赋安JTY-GF-FS1028点型光电感烟火灾探测器

赋安JTY-GF-FS1028点型光电感烟火灾探测器
一、JTY-GF-FS1028点型光电火灾探测器概述

JTY-GF-FS1028点型光电感烟火灾探测器是一种总线式智能火灾探测嚣,内置搬处理器,先进的后向光电感烟探测技术,性能稳定,工作可靠。

适用于火灾初期有阴燃阶段,产生大量烟和少量热的场所,如宾馆、办公室等;不适用于火灾发展迅速,产生少量烟或无烟的场所,以及不适合安装感烟探滴嚣的场所,如厨房、锅炉房、吸烟室等。

二、JTY-GF-FS1028点型光电火灾探测器技术特性
品 牌 赋安 型号 JTY-GF-FS1028
名  称 点型光电感烟火灾探测器 工作电压 18~28V
监视电流 平均700uA 报警电流 4mA
编址方式 电子编码,FLASH存储 重量 82g
外形尺寸 直径:100mm  高:47mm 安装孔距 60mm
环境温度 -30°C~50°C 环境湿度 10%~95%RH(不结露)
保护面积 80㎡(具体参数以GB 50116为准) 线制 有极性两总线连接
报警确认灯 红色指示灯,火警时常亮 壳体材料和颜色 ABS,象牙白
执行标准 GB 4715-2005《点型感烟火灾探测器》

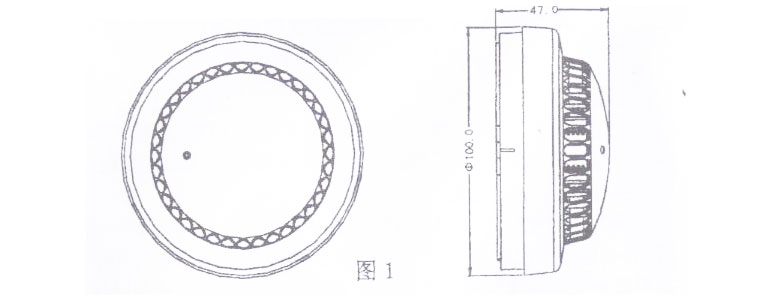

1.探测器外形示意图如图1:

JTY-GF-FS1028点型光电感烟火灾探测器JTY-GF-FS1028点型光感烟火灾探测器外形示意图

2.工作原理

采用红外发射管和红外接收管配合工作的方式,在正常情况下,红外接收管只接收微弱的光信号,当有火灾产生的烟雾进入探测器时,红外接收管接收的光信号增强,当此信号超过报警设定值时,探测器发出报警信号。

四、JTY-GF-FS1028点型光电火灾探测器布线与安装

1.安装方法

一种方法是直接把探测器底座固定在86预埋盒上,另一种方法是把探测器底座直接固定在天花板或天棚上。

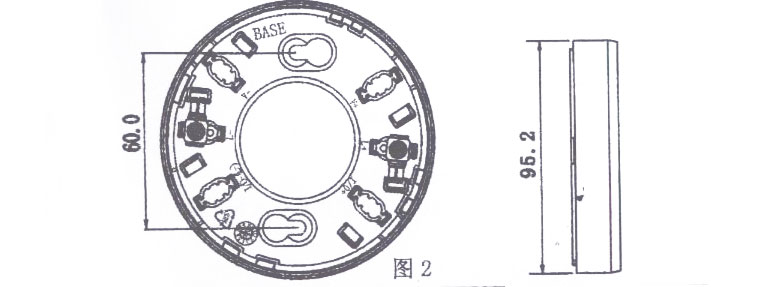

底座示意图如图2:



JTY-GF-FS1028点型光感烟火灾探测器底座示意图

2.布线方式和安装方法

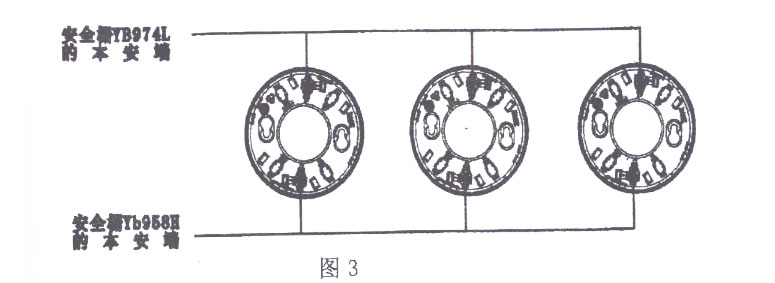

探测器底座中L+连接安全栅YB974L的本安端,L-连接安全栅YB958H的本安端,多个探测器之间采用并联方式(如图3)。



JTY-GF-FS1028点型光感烟火灾探测器布线方式和安装方法

探测器和底座上均有定位凸棱,使探测器在底座上有唯一安装位置。顺时针旋转、拧紧即可安装好探测器。

3.导线要求

应采用截面积不小于1.0mm²的RV或RVS线。一般要求使用双绞线。

五、运行与调试

1.安装前,先将感烟探测器写好地址。

2.按照火灾报警控制器的编程关系将写好地址的探测器安装到对应位置。

3.安装完毕后,开机运行。正常监视状态下,每隔一段时间,探测器指示灯会闪亮一次。

4.模拟火警试验:

向处于正常监视状态下的探测器吹烟,探测器应向火灾报警控制器发出火警信号,点亮自身的火警确认灯,待探测器中烟浓度降低后,将火灾报警控制器复位,探测器应恢复到正常监视状态。
