一、JTW-A2R-EI6015型点型感温火灾探测器性能特点

非地址编码型，多只并联配接J-EI6032型中继模块接入EI系列火灾报警控制器、火灾报警控制器（联动型）。适用于大型地下车库，节省系统容量。

顶置导光柱，火警指示灯360可视。

旋转拆卸式顶盖设计，全扣合式--结构，调试维护方便。

采用环氧树脂封装NTC热敏电阻，具有差温特性的A2类探测器。

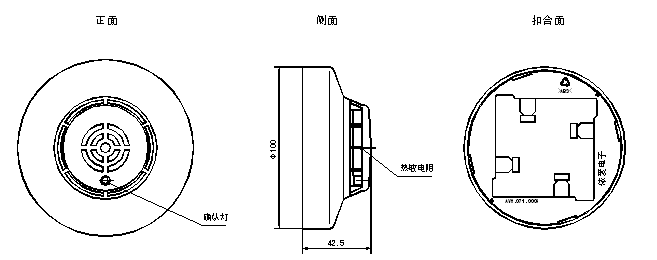

二、JTW-A2R-EI6015型点型感温火灾探测器外形及安装尺寸

三、JTW-A2R-EI6015型点型感温火灾探测器主要技术指标

型号	JTW-A2R-EI6015
使用环境温度	－10 ℃ ～ +50 ℃
使用环境湿度	≤95% RH（不凝露）
工作电压	由EI6032中继模块供电
动 作 温 度	58℃
报警确认灯	红色，报警常亮
外壳防护等级	IP30
执行标准	GB 4716-2005《点型感温火灾探测器》
监视电流	＜0.2mA
保护面积	20 m2
线    制	两线，无极性
底座安装孔距	54mm～78mm
重    量	60g（不含底座）
颜    色	象牙白

四、JTW-A2R-EI6015型点型感温火灾探测器安装与接线

1．安装

探测器与底座（配套底座为J-6008A）间具有成180的两个安装位置，将探测器套在底座上，顺时针旋转使底座嵌入探测器底部，稍向底座方向用力压探测器，顺时针旋转至听见“喀哒”声即可安装好探测器。

应避免因防水层断裂造成泥浆、水进入探测器或长期潮湿造成探测器凝露而损坏探测器。

2．接线

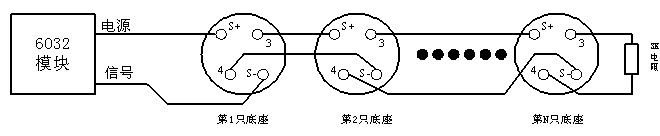

线路起始端探测器底座的“S+”、“S-”端子分别接EI6032中继模块的“电源”、“信号”，探测器底座的3、4端子接下一探测器底座的“S+”、“S-”。不允许线路分支。　

EI6032中继模块所接探测器的数量不应超过30只，线路末端底座的3、4端子接3k负载电阻（红色套管）。

如考虑简化接线，也可采用所有底座的“S+”端子并联，“S-”与“3”一进一出。或所有底座的“S-”端子并联，“S+”与“4”一进一出。

底座安装并接线完毕后，应将接线孔用密封膏/胶封堵，防止穿线管中内积水、泥浆流入探测器。
