一、JTY-GD-EI6014型独立式光电感烟火灾探测报警器性能特点

内部电池供电的单点报警器，能够快速探测火灾阴燃阶段时产生的烟雾，及时发出火灾报警声、光信号。

产品工作稳定，造型新颖，外形美观，安装简单。

顶置导光柱，具有自检/复位、电池欠压检测功能。

两发一收的立式双向散射--技术，结合先进的相对光强比算法，实现了对不同颜色、粒径烟雾的均衡响应，可排除非火警因素造成的干扰，避免误报，方位响应性能优越。　　

采用自适应技术，可对环境变化、元器件老化进行动态补偿，使探测器灵敏度保持稳定，延长使用寿命。

具有自测试功能，可对内部电路实时检测，保证探测器长期稳定运行。

二、JTY-GD-EI6014型独立式光电感烟火灾探测报警器外形及安装尺寸

三、JTY-GD-EI6014型独立式光电感烟火灾探测报警器主要技术指标 型号 JTY-GD-EI6014 使用环境温度 －10℃ ～ +50 ℃ 使用环境湿度 ≤95% RH（不凝露） 工作电源 9V碱性电池 6LR61（南孚） 风   速 ＜5m/s 指示灯 火警灯红色，巡检灯绿色，故障灯黄色 外壳防护等级 IP30 执行标准 GB 20517-2006 监视电流 ≤10uA 报警电流 ≤15mA 电池寿命 不低于一年（正常工作） 报警声压级 ≥80dB（正前方3m，A计权） 保护面积 60 m2 重    量 128g（含电池） 颜    色 依爱白 四、JTY-GD-EI6014型独立式光电感烟火灾探测报警器安装与接线

在天花板上相距42mm打两个安装孔塞入5×25尼龙膨胀管（配件），用3.5×32自攻螺丝钉（配件）固定报警器的安装板。

去除红色防尘罩（在装修期间应将使用防尘罩保护报警器），打开报警器上盖，将底板上电池夹内出厂配置的9V电池推出，将电池电极保护带去掉，9V电池的电极与电池扣对应、扣合后将电池推入电池夹内。

说明：报警器内未安装电池时，报警器上盖与底板将无法扣合，报警器无法使用。

扣好报警器上盖，按一下自检按键，报警器指示灯快速闪烁并发出报警声，则报警器工作正常。如不正常，则应检查电池是否正确安装或电压过低。

报警器测试好后，将报警器上盖与底板用2.5×8自攻螺丝钉（配件）紧固，将报警器扣在安装板上，逆时针旋转到位。

五、JTY-GD-EI6014型独立式光电感烟火灾探测报警器适用场所

住宅卧室、起居室（GB50116-2013《火灾自动报警系统设计规范》中7.3.1条；《山东省消防条例》第二十二条等）

老年公寓（养老院）、寄宿制学校、幼儿园（托儿所）、福利院等特殊场所。（《山东省消防条例》第二十二条；上海市人民政府令第80号《上海市建筑消防设施管理规定》第七条）

安装位置说明

探测器的安装应遵循以下原则

1、安装的位置首先应保证如果探测器报警，卧室（包含睡觉时）能听到报警声

2、应安装在天花板对应墙面水平距离10cm之外、距离墙角50cm

3、如果长度大于10米需要安装多个探测器，独立式感烟火灾探测器的保护半径可以参考5.8米来计算

4、应避免安装在下列位置:

厨房，热水炉，高湿度的区域；

多尘，肮脏或昆虫出入的地方；

炉具附近易被污染或高温环境；

被物体遮挡处。

当屋顶为“人”字形时，探测器安装点-小需远离-高处500mm。

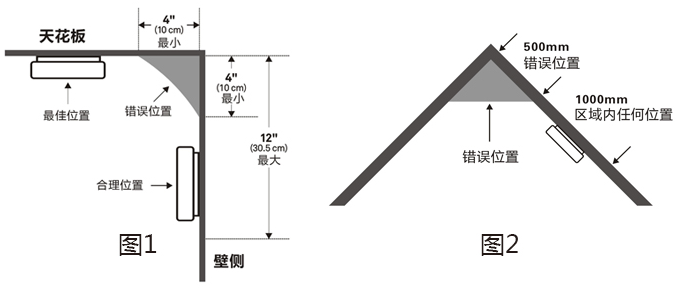

详细安装位置可以参考下1、2图
