安宇JTY-GD-AY3880点型光电感烟火灾探测器

安宇JTY-GD-AY3880点型光电感烟火灾探测器

  一、JTY-GD-AY3880点型光电感烟火灾探测器功能和用途

  1、连接在火灾报警控制器的信号总线上,能够探测初期火灾产生的烟,当烟浓度达到设定值时,发出火灾报警信号,并将火灾报警信号传输至火灾报警控制器。

  2、适用于火灾中产生大量烟和少量热的场所,如:宾馆、饭店、办公楼、教学楼、图书馆、机房、医院、仓库等各种场所。

  二、JTY-GD-AY3880点型光电感烟火灾探测器技术指标

静态电流 <200μA 环境温度 -10℃~+50℃
火警电流 <2mA 环境温度 ≤95%RH(40℃±2℃)
工作电压 DC13V~24V 外形尺寸 Ф100*47

  三、JTY-GD-AY3880点型光电感烟火灾探测器特点

  1、采用电子编码方式进行编码,占用回路单元一个编址点,编址点在1-255范围内可设。

  2、外壳设计采用防水结构技术,具有防渗漏水功能。

  3、采用特殊结构的迷宫,具有极强的抗灰尘污染能力。

  4、具有双确认灯,在360度范围内可观察。

  5、采用两总线无极性工作方式。

  6、具有黑烟报火警功能。

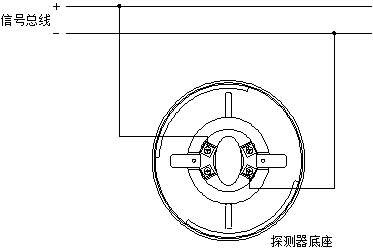

  四、JTY-GD-AY3880点型光电感烟火灾探测器接线示意图

JTY-GD-AY3880点型光电感烟火灾探测器

  五、JTY-GD-AY3880点型光电感烟火灾探测器安装方式

  1、将探测器底座直接固定在顶棚或安装在工程预埋盒上。

  2、将连接线从引线孔中引出,按要求接在相应的端子上。

  3、将探测器旋拧在底座上。

  六、JTY-GD-AY3880点型光电感烟火灾探测器布线要求

  1、信号总线宜采用截面积≥1.0mm2的多芯铜导线,且回路电阻不能大于60Ω。

  2、信号总线需穿金属管或阻燃管敷设。

  例:某工程采用截面积为1.0mm2的多芯铜导线做为信号总线,探测器距火灾报警控制器的距离为1000m,计算其信号总线的回路电阻的方法如下:

  ①信号总线长度=信号正线长度+信号负线长度=1000+1000=2000m

  ②不同截面积的多芯铜导线每千米的计算电阻值对照表:

1.0mm 1.5mm 2.0mm 2.5mm
17.5Ω 7.8Ω 4.4Ω 2.8Ω

  ③该工程的信号总线的回路电阻为17.5×2=35Ω

  七、JTY-GD-AY3880点型光电感烟火灾探测器注意事项

  安装时,应避开空调送风口以及有粉尘、水雾、蒸汽和油烟等场所。
